Kompen KOM 500Yeni

Pencerehazırgelir;duvar,etrafındakurulur.

KOM 500 U-kasa serisinde kasanın kenarı derin bir U kanalıdır: doğrama, kurulum sırasında sandviç panelin kenarına sürgülenerek takılır. Kesim yok, kör kasa yok, ek karkas yok — açıklık puzzle gibi tamamlanır.

Canlı 3D Kurulumu İzleyin Teklif Alın

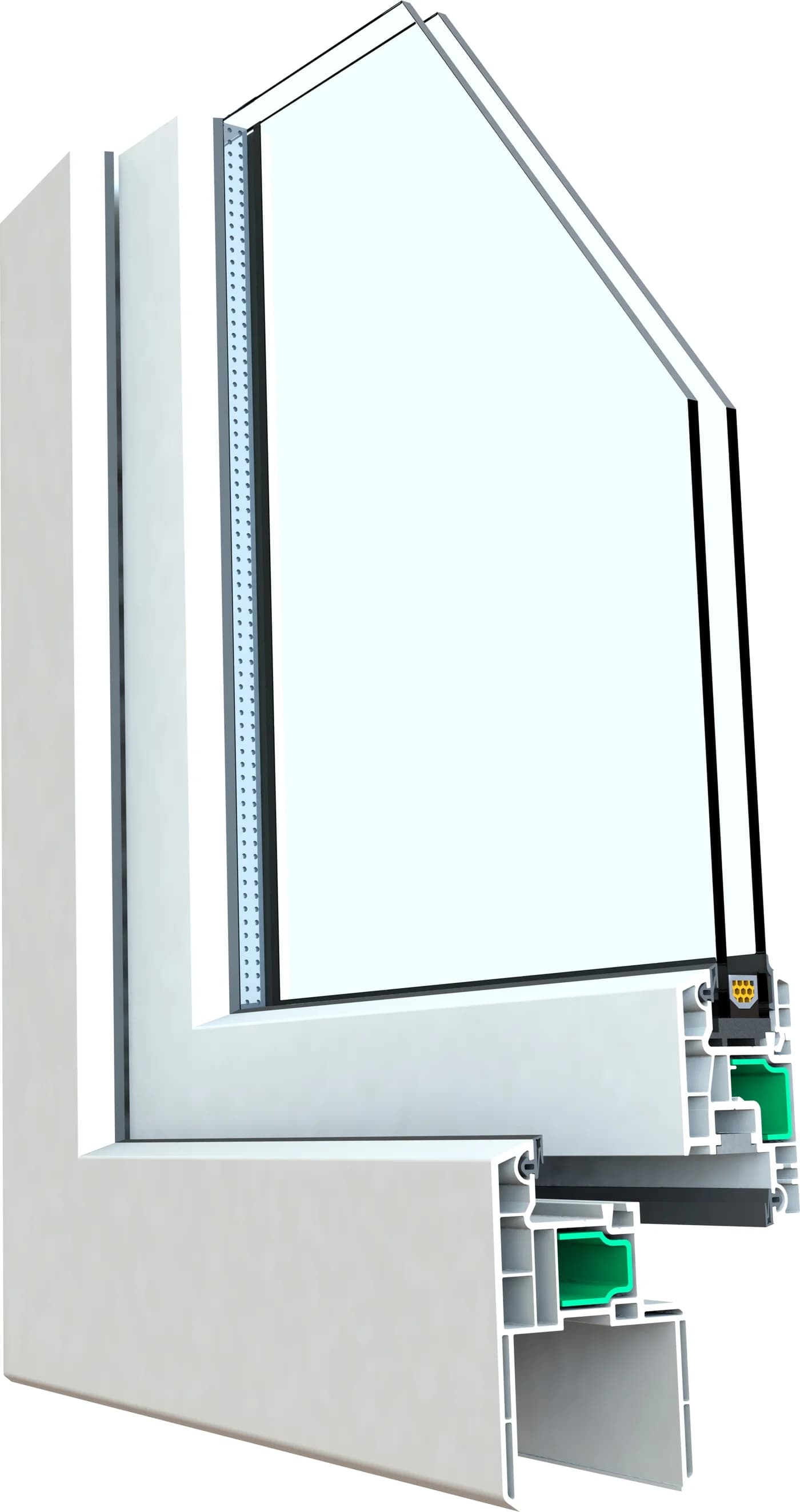

KOM 500 U-kasa kesiti — derin U kanal paneli içine alır

Konteyner (U) kasa
3 odacık
2 conta
Uw 1,8 W/m²K
32 dB
Sınıf 4 · 8A · C4

Nasıl çalışır

Üçadımdakapananaçıklık.

Demonte üretimde doğrama, duvarın bir parçası gibi davranır: önce alt panele oturur, duvar pencerenin etrafında tamamlanır.

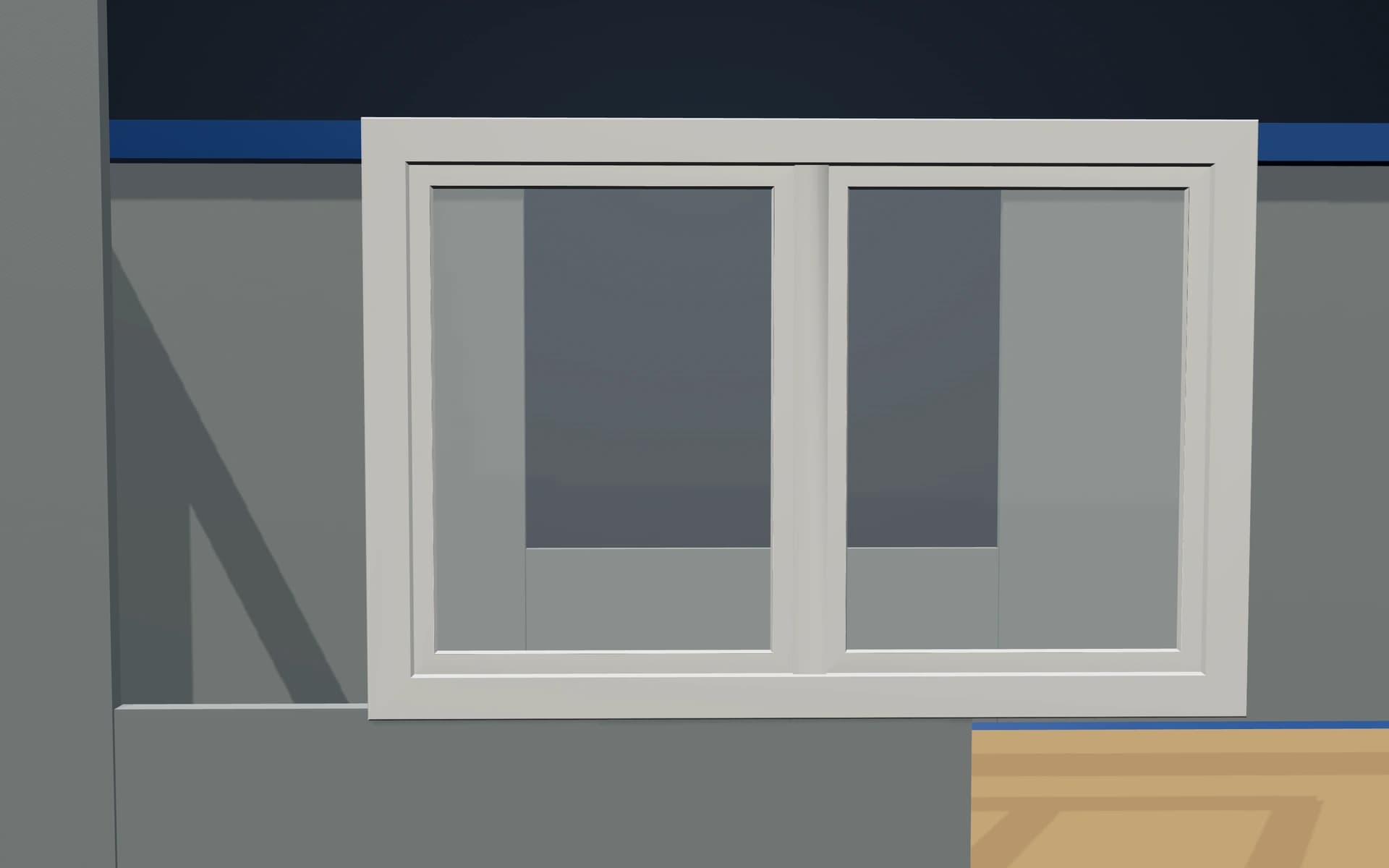

Ünite panel kenarına sürgülenir

Fabrikada camı ve kanadıyla hazırlanan ünite, bel hizasındaki alt panelin kenarına yandan sürgülenir. U kanalın dudakları panelin iki yüzünü kavrar.

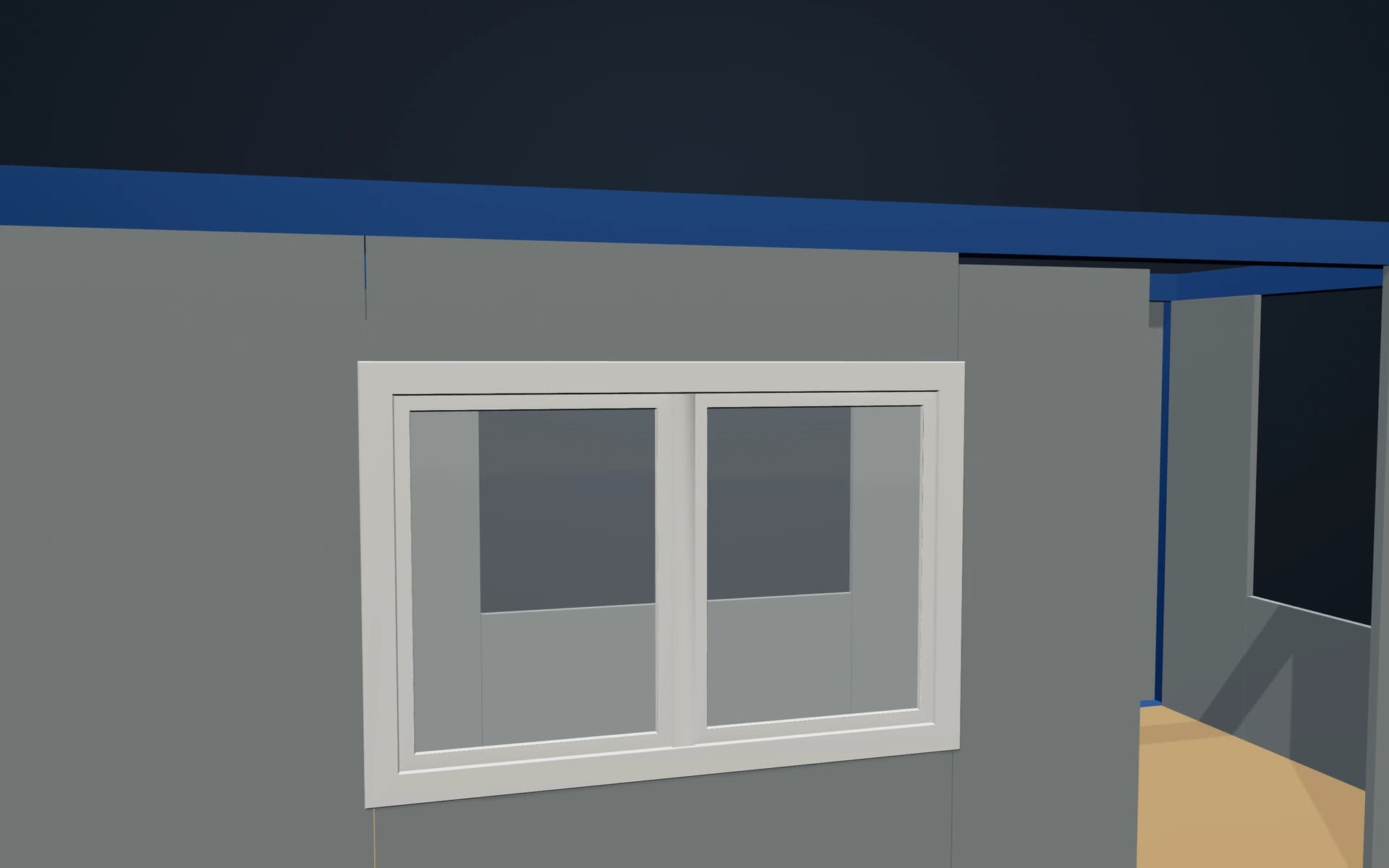

Yan ve üst paneller sonradan kapanır

Komşu paneller doğramanın U kanallarına geçerek yerine oturur — açıklık, kesim veya kör kasa olmadan puzzle gibi tamamlanır.

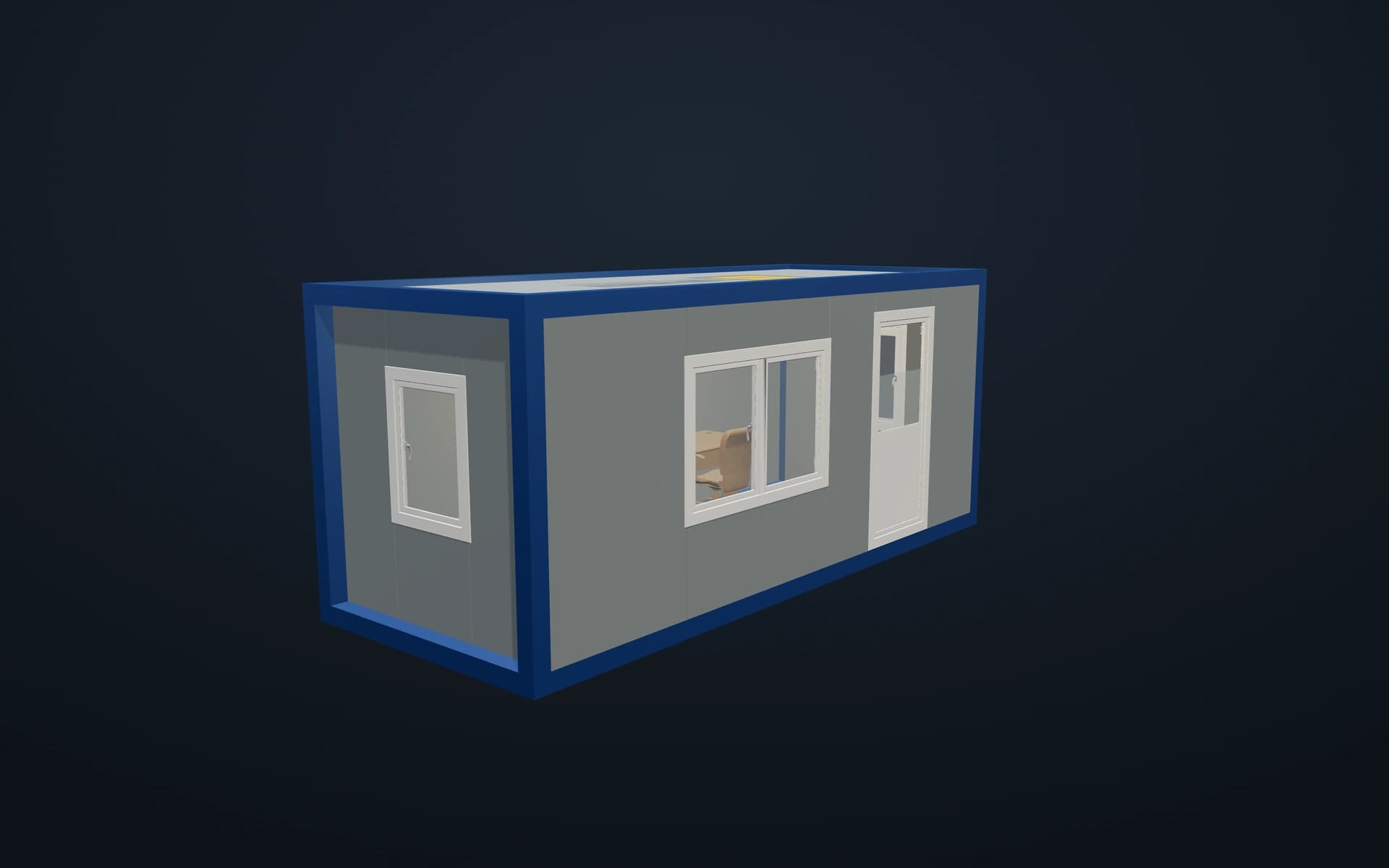

Yapı, doğramasıyla teslim

Kapı, pencere ve sürme üniteleri aynı prensiple takılır; konteyner sahaya doğraması monte edilmiş, anahtar teslim çıkar.

Kesit

Değer,kesitinkendisinde.

KOM 500 U-kasanın geometrisi montaj yöntemidir: derin U kanal sandviç paneli içine alır, profil gövdesi yalıtımı taşır.

Derin U kanal

Kasa kenarı, sandviç panel kenarını içine alan derin bir yuva oluşturur; dudaklar panelin iki yüzüne biner.

Çok odacıklı gövde

Üç odacıklı PVC gövde ısı yalıtımını sağlar; galvaniz takviyeye uygun tasarım rüzgar yükünü taşır.

Çift conta

Kanat–kasa arasında iki kademeli sızdırmazlık: Sınıf 4 hava geçirgenliği, 8A su sızdırmazlığı.

Tek / çift cam

Cam çıtası 4, 20 ve 24 mm camlamayı kavrar — tek camdan yalıtımlı çift cama aynı kasayla geçilir.

Sahada

Üretimhattındanşantiyeye.

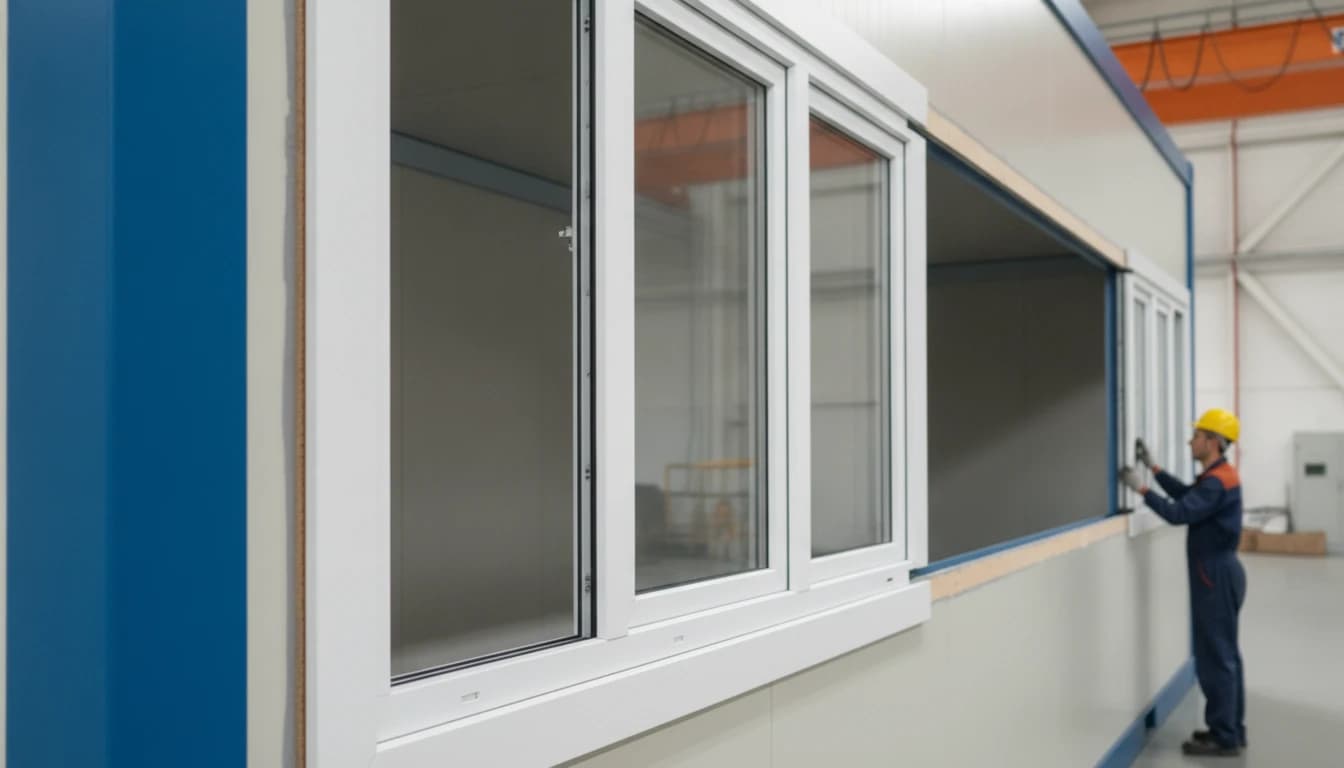

01 — Üniteler duvarla tek gövde: yuvasına sürülmüş KOM 500 hattı

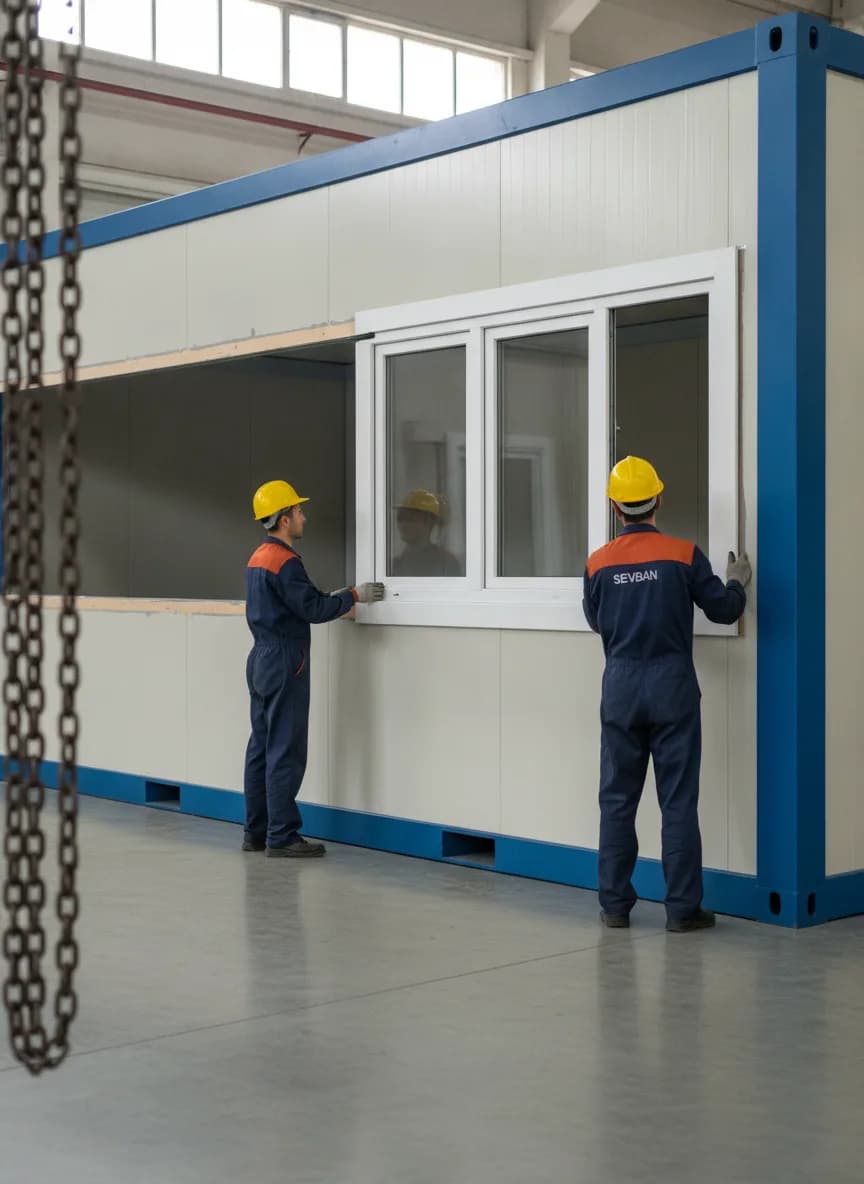

02 — Ünite, alt ve üst paneller arasındaki yuvaya yandan sürülüyor

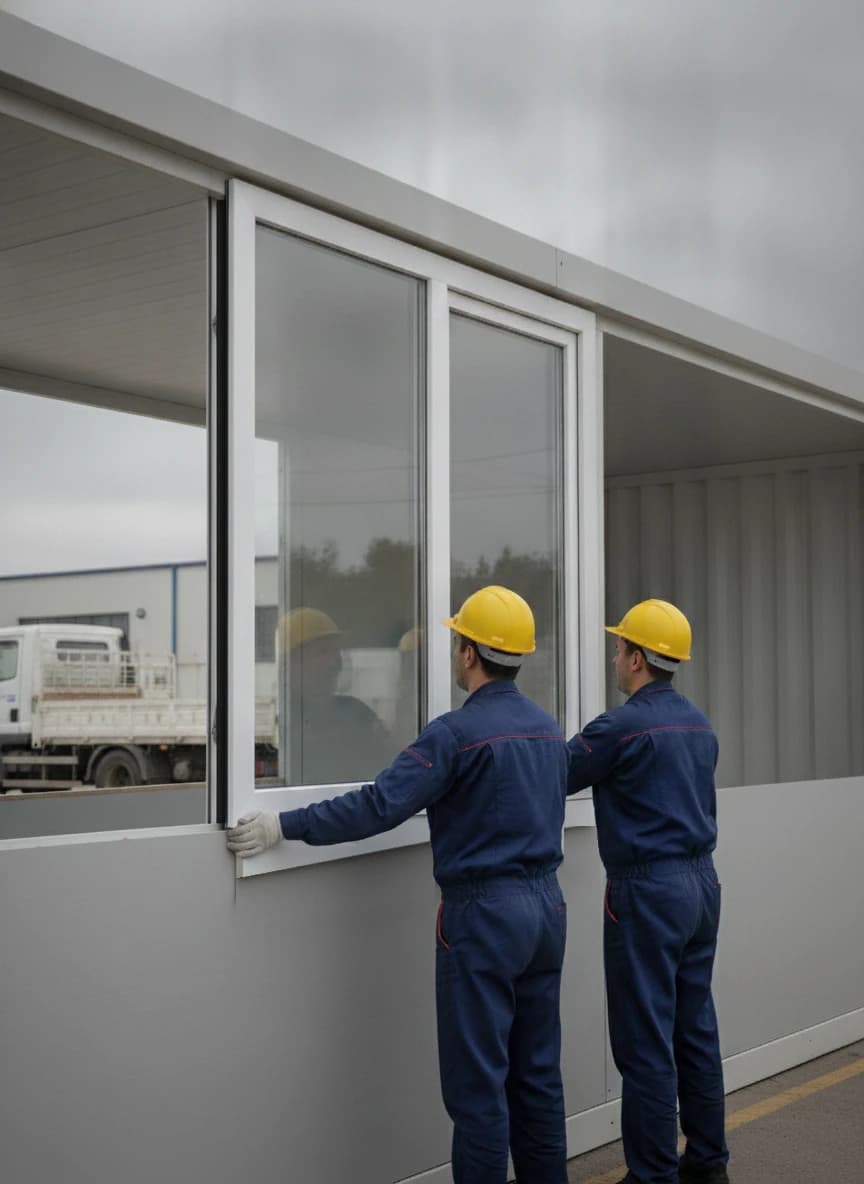

03 — Açık sahada: U kanal ağzı paneli kavrıyor

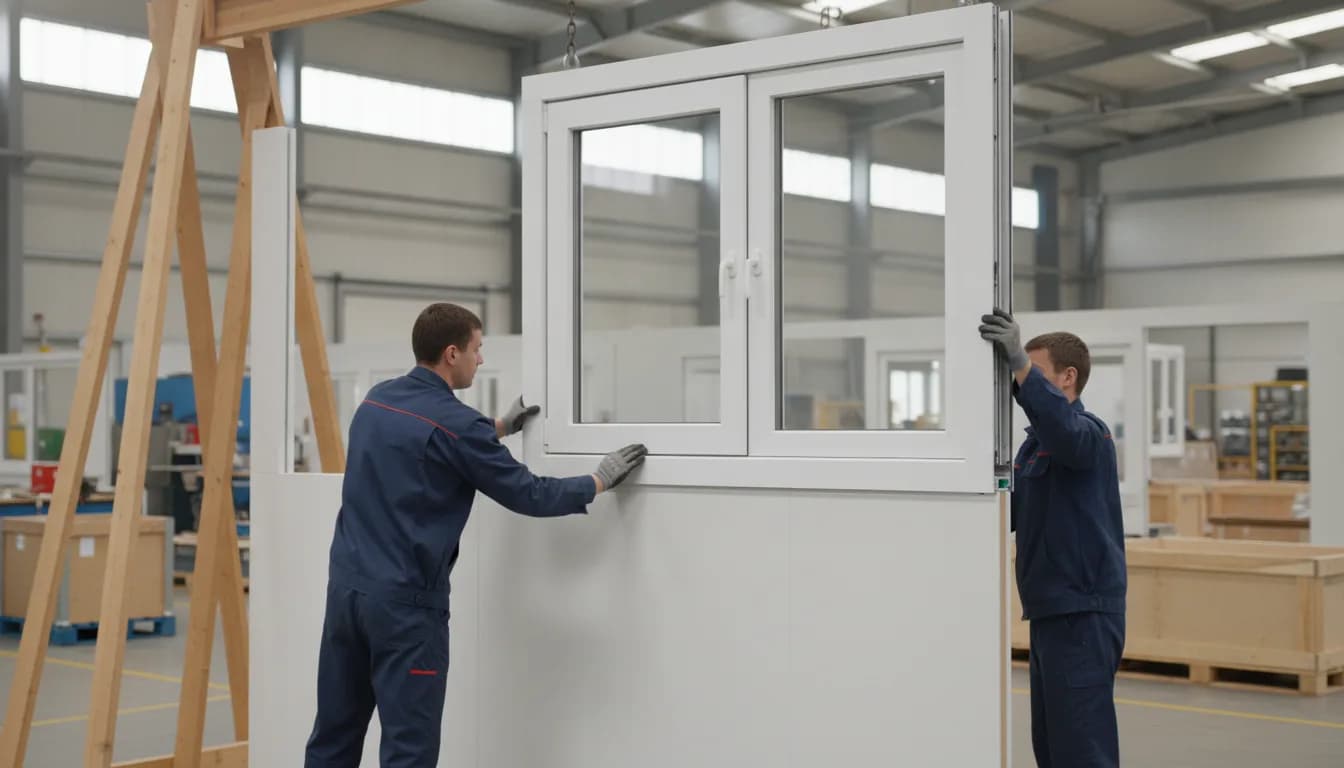

04 — Yakın plan: ünite panel kenarına aşağı doğru süzülüyor

Teknik veriler

KompenKOM500Starline

Değerler Kompen KOM 500 Starline kataloğundandır. Proje ölçülerinizde komple ünite (kasa + kanat + cam) veya profil boyu olarak tedarik edilir.

Uygulama alanları

Yaşam ve ofis konteynerleri
Şantiye ve işçi kampları
Modüler ve prefabrik yapılar
Taşınabilir satış & güvenlik üniteleri

Kasa tipi: Konteyner (U) kasa
Odacık sayısı: 3
Sızdırmazlık: 2 kademeli conta
Camlama: Tek / çift cam — 4, 20, 24 mm
Isı geçirgenliği (Uw): 1,8 W/m²K
Ses yalıtımı: 32 dB
Hava geçirgenliği: Sınıf 4
Su sızdırmazlığı: 8A
Rüzgar dayanımı: C4
Uygulama: İçe açılım pencere & kapılar

Projeniziçinteklifhazırlayalım.

Ölçülerinizi ve adetlerinizi paylaşın — size özel fiyatlandıralım, dilerseniz numune profil gönderelim.
