Kompen KOM 500Neu

DasFensterkommtfertig;dieWandentstehtdarumherum.

In der KOM-500-Serie bildet die Rahmenkante eine tiefe U-Nut: Das Element wird bei der Montage auf die Kante des Sandwichpaneels aufgeschoben. Kein Zuschnitt, kein Blendrahmen, keine Unterkonstruktion — die Öffnung fügt sich wie ein Puzzle.

Live-3D-Montage ansehen Angebot anfordern

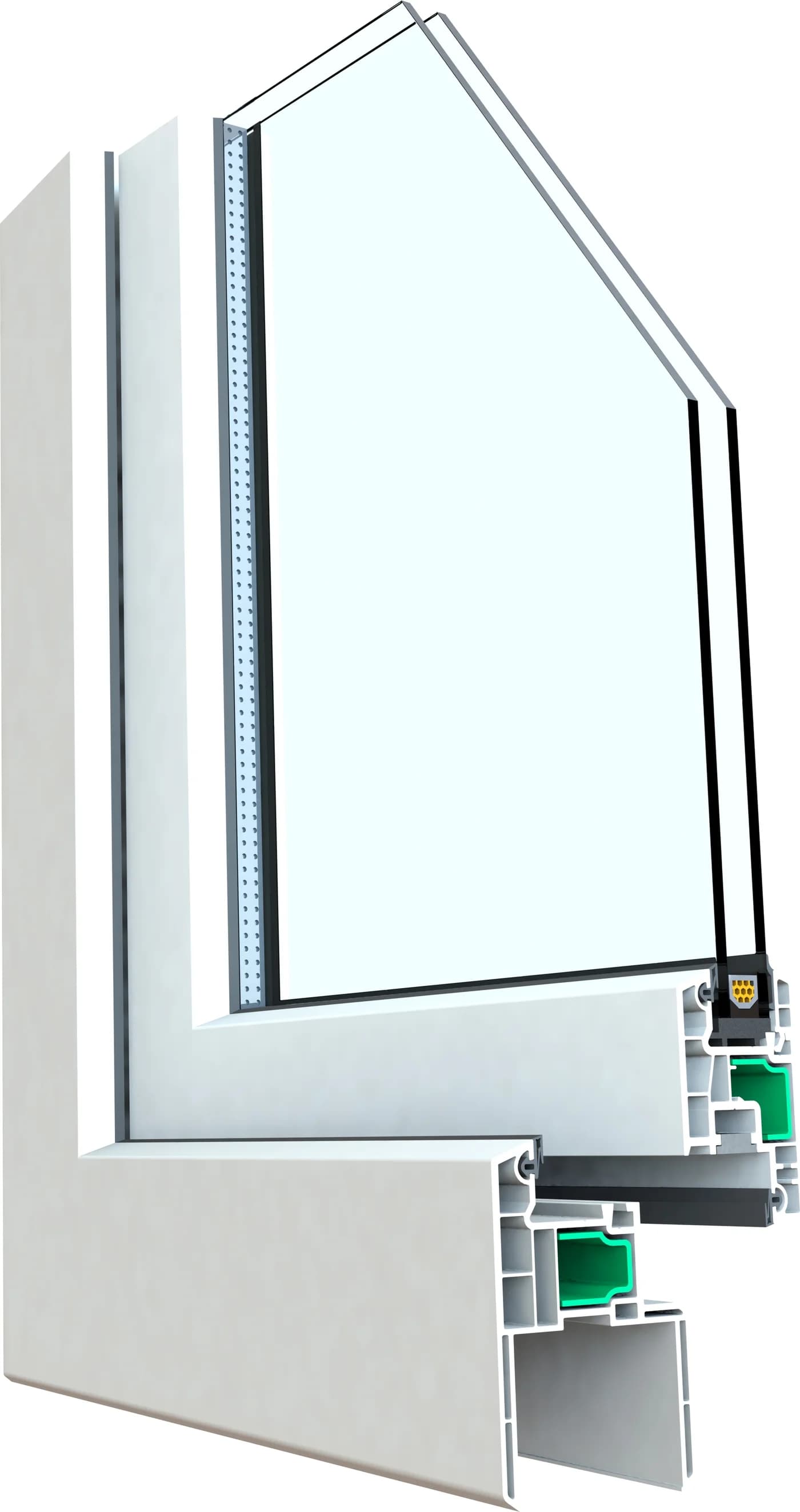

KOM 500 U-Zargen-Querschnitt — die tiefe U-Nut nimmt das Paneel auf

Container-(U-)Rahmen
3 Kammern
2 Dichtungen
Uw 1,8 W/m²K
32 dB
Klasse 4 · 8A · C4

So funktioniert es

EineÖffnung,indreiSchrittengeschlossen.

In der Flat-Pack-Fertigung verhält sich das Element wie ein Teil der Wand: Es sitzt zuerst auf dem unteren Paneel, die Wand wird um das Fenster herum vervollständigt.

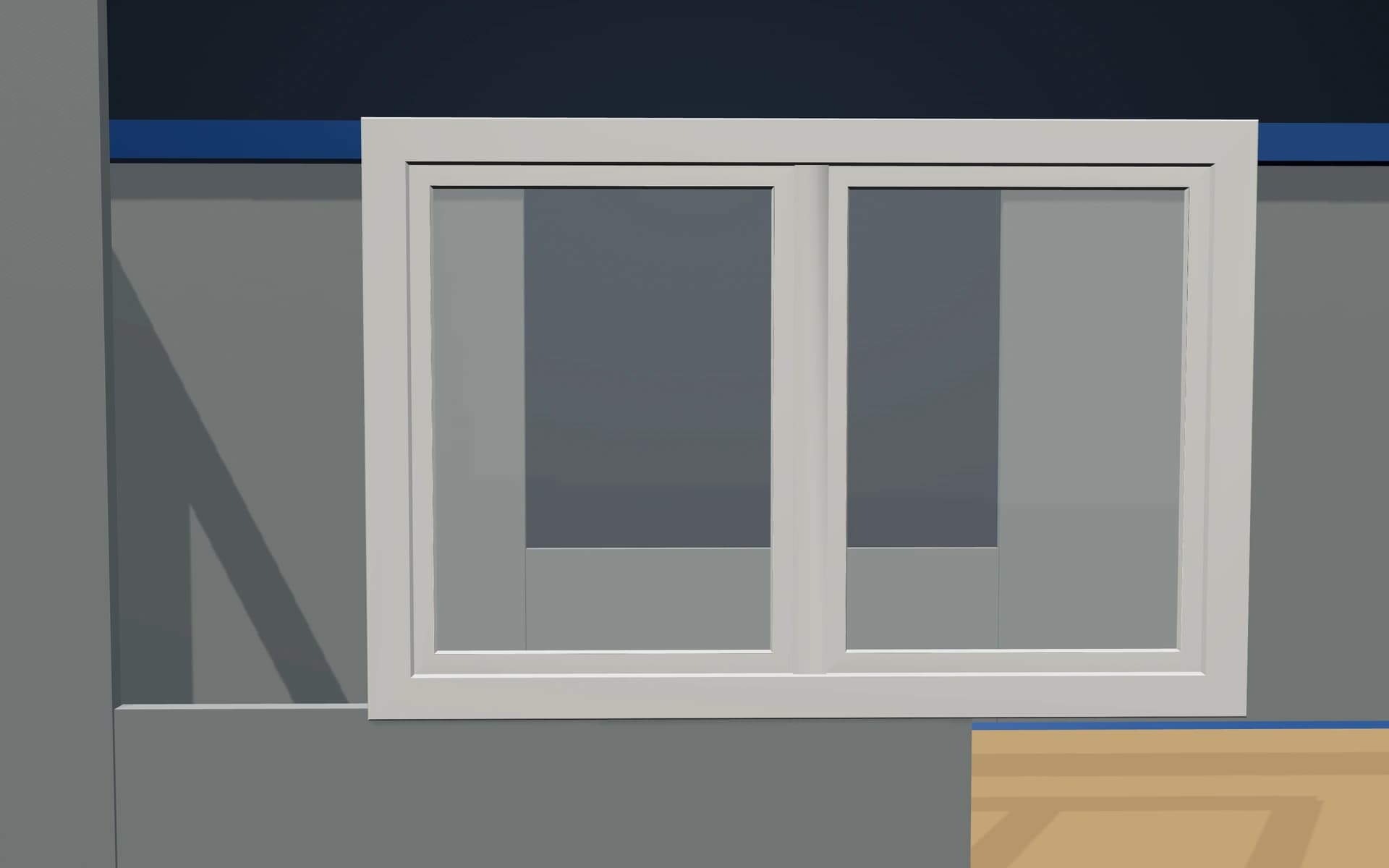

Das Element wird auf die Paneelkante aufgeschoben

Werksseitig mit Flügel und Verglasung gefertigt, wird das Element seitlich auf das hüfthohe untere Paneel aufgeschoben. Die Lippen der U-Nut fassen beide Paneelflächen.

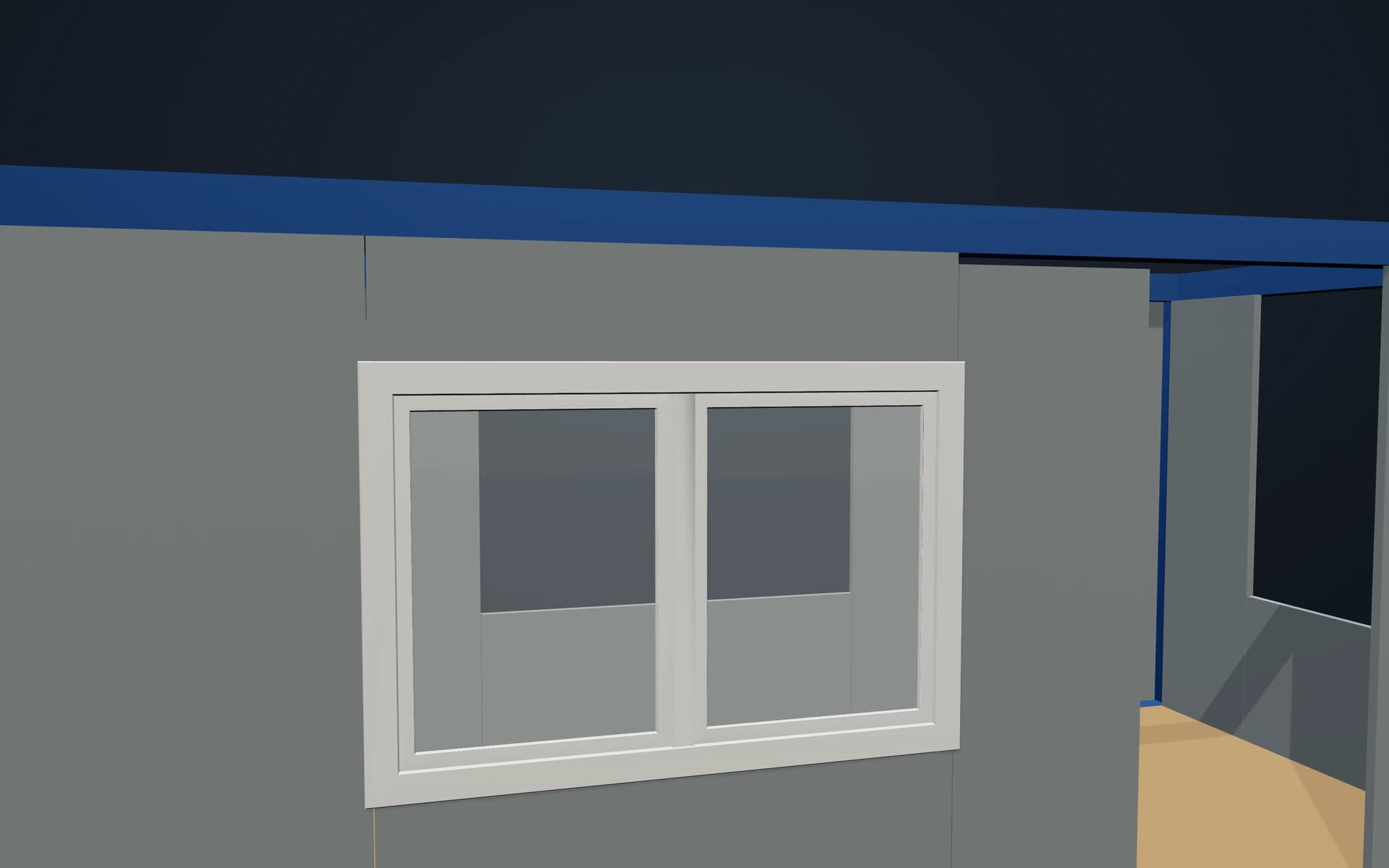

Seiten- und Oberpaneele schließen danach

Die Nachbarpaneele setzen sich in die U-Nuten des Rahmens — die Öffnung vervollständigt sich wie ein Puzzle, ohne Zuschnitt und ohne Blendrahmen.

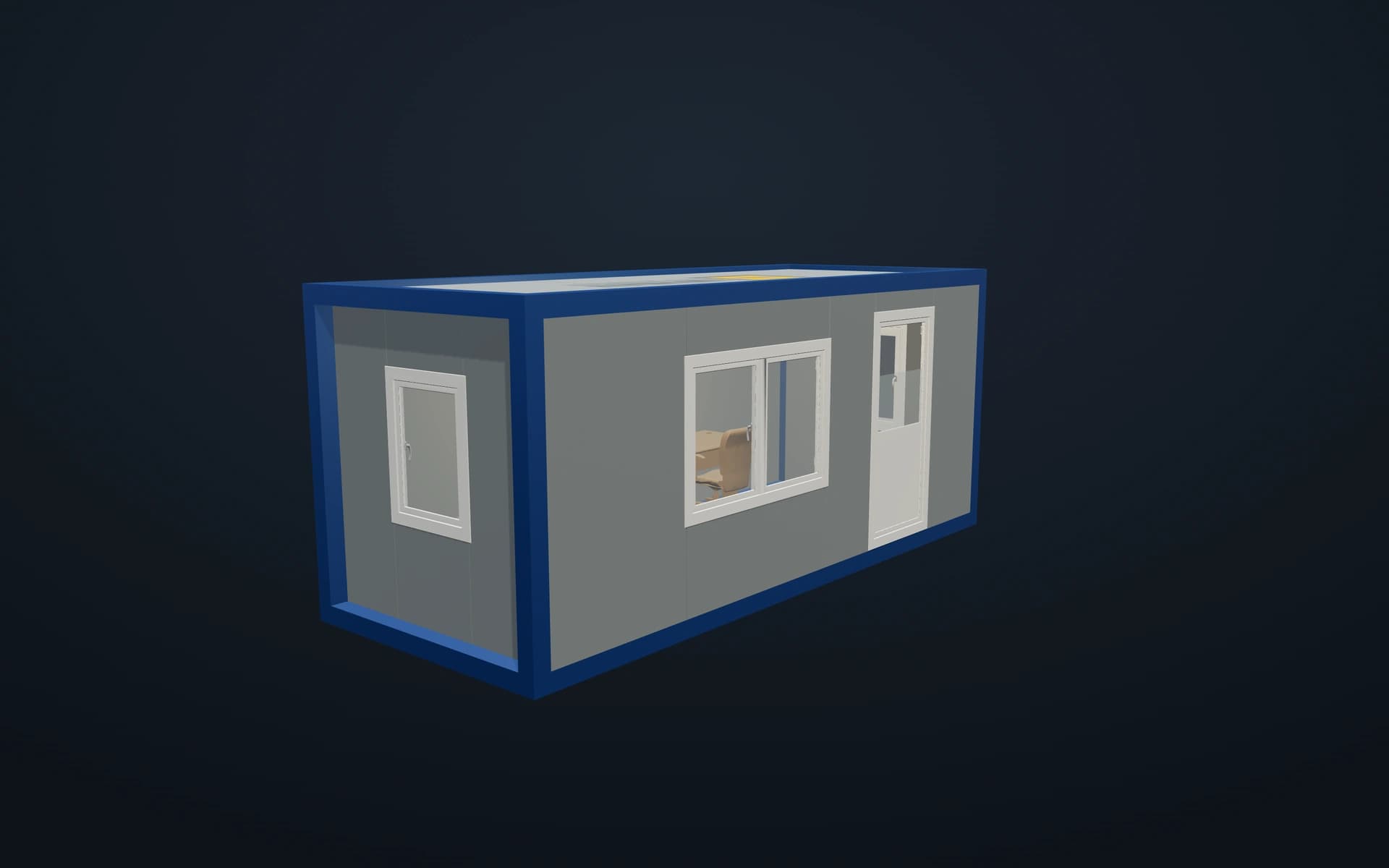

Das Gebäude wird mit Elementen geliefert

Türen, Fenster und Schiebeelemente folgen demselben Prinzip; der Container verlässt die Linie schlüsselfertig, Elemente bereits montiert.

Querschnitt

DerWertliegtimProfilselbst.

Die Geometrie der KOM-500-U-Zarge ist die Montagemethode: Die tiefe U-Nut nimmt das Sandwichpaneel auf, der Profilkörper trägt die Dämmung.

Tiefe U-Nut

Die Rahmenkante bildet eine tiefe Aufnahme für die Paneelkante; die Lippen überlappen beide Paneelflächen.

Mehrkammerkörper

Der Drei-Kammer-PVC-Körper sorgt für Wärmedämmung; die Konstruktion nimmt verzinkte Verstärkung für Windlast auf.

Doppelte Dichtung

Zweistufige Abdichtung zwischen Flügel und Rahmen: Luftdurchlässigkeit Klasse 4, Schlagregendichtheit 8A.

Einfach- / Doppelverglasung

Die Glasleiste fasst 4, 20 und 24 mm — derselbe Rahmen führt vom Einfachglas zur Isolierverglasung.

Im Einsatz

VonderFertigungslinieaufdieBaustelle.

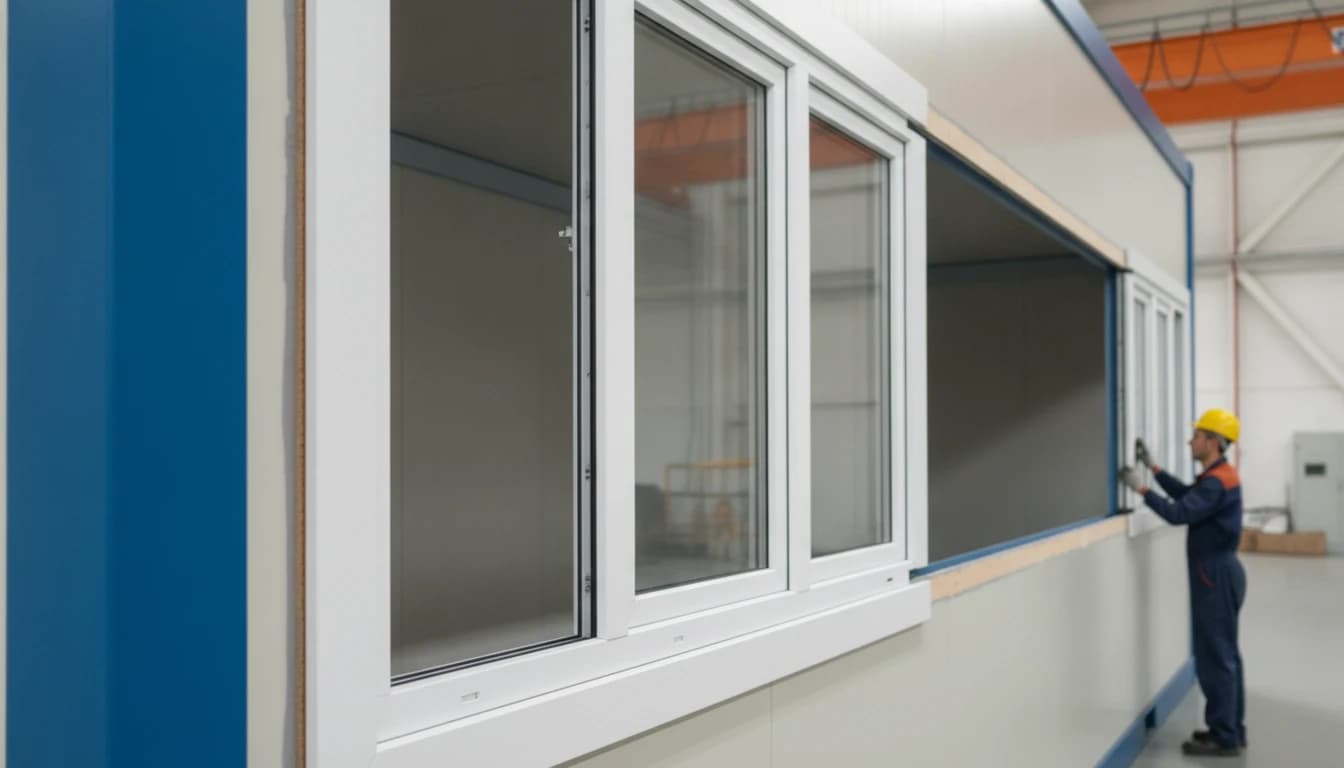

01 — Element und Wand als ein Körper: eingeschobene KOM 500-Linie

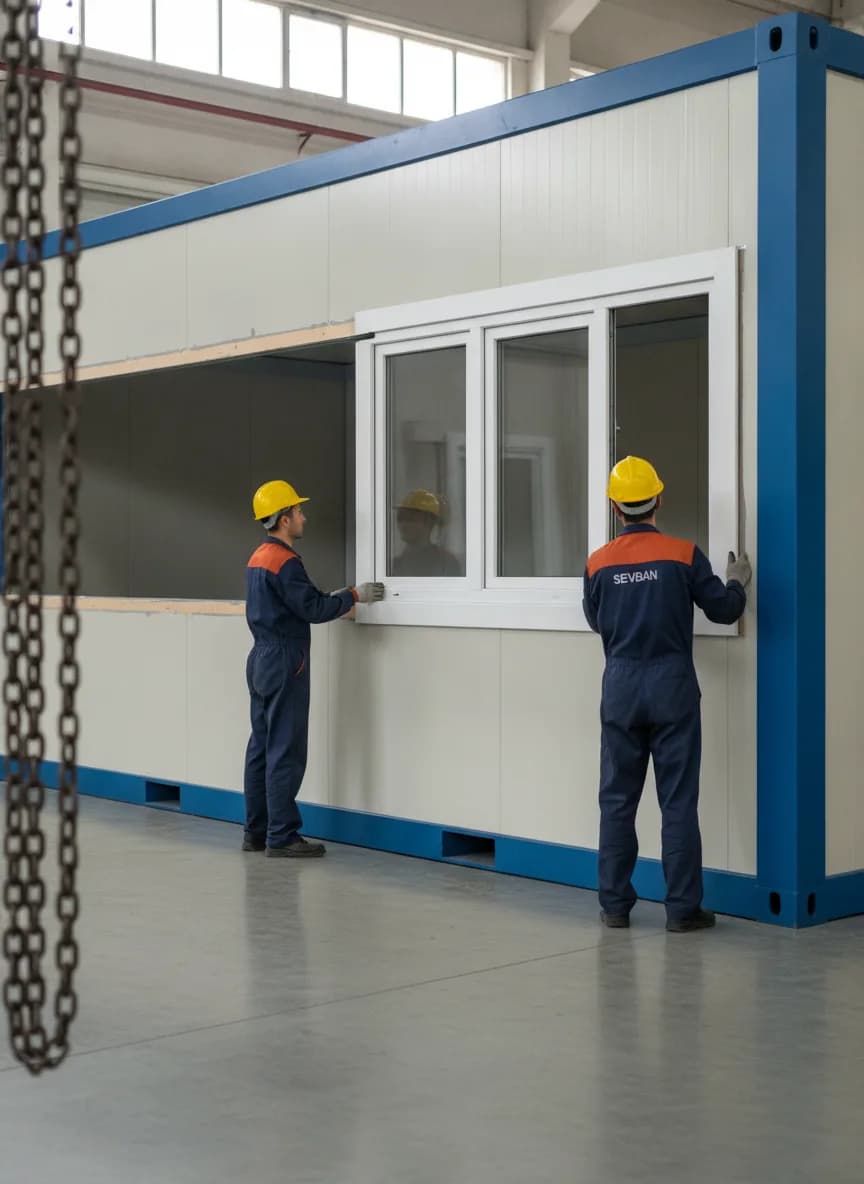

02 — Das Element gleitet seitlich in den Schlitz zwischen den Paneelen

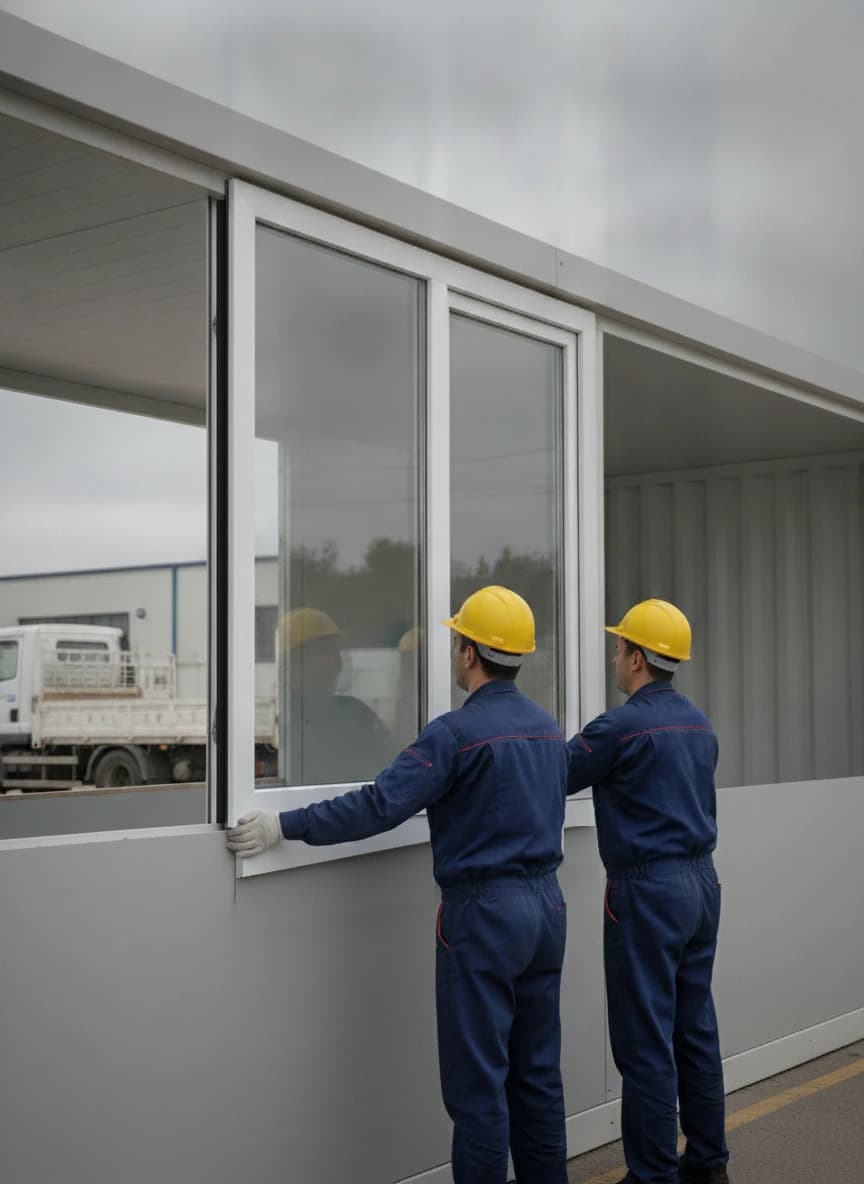

03 — Auf dem offenen Gelände: Die U-Nut fasst die Paneelkante

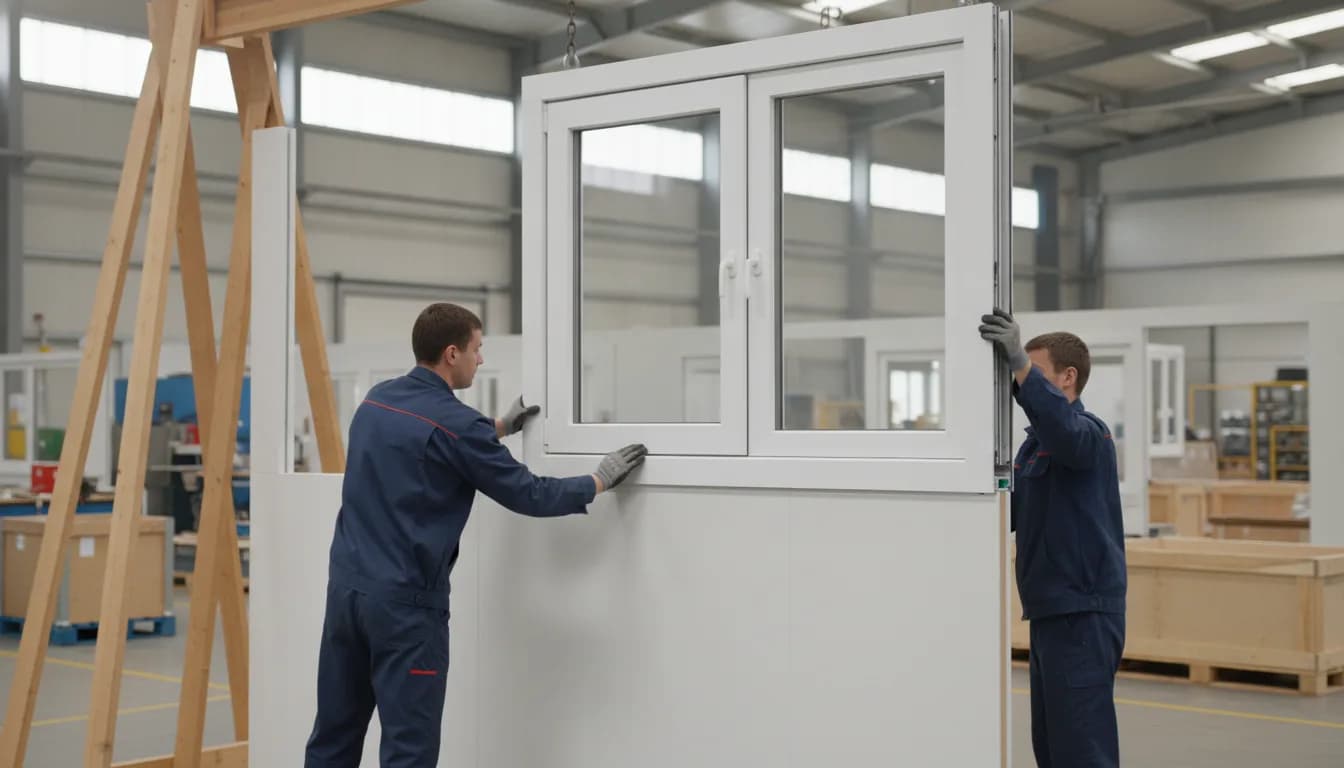

04 — Nahaufnahme: Das Element gleitet auf die Paneelkante

Technische Daten

KompenKOM500Starline

Werte aus dem Kompen-KOM-500-Starline-Katalog. Lieferbar in Projektmaßen als komplette Einheiten (Rahmen + Flügel + Glas) oder als Profilstangen.

Einsatzbereiche

Wohn- & Bürocontainer
Baustellen- & Wohncamps
Modul- und Fertigbauten
Mobile Verkaufs- & Sicherheitseinheiten

Rahmentyp: Container-(U-)Rahmen
Kammern: 3
Dichtung: 2-stufige Dichtungen
Verglasung: Einfach / doppelt — 4, 20, 24 mm
Wärmedurchgang (Uw): 1,8 W/m²K
Schalldämmung: 32 dB
Luftdurchlässigkeit: Klasse 4
Schlagregendichtheit: 8A
Windwiderstand: C4
Anwendungen: Nach innen öffnende Fenster & Türen

WirerstellenIhrProjektangebot.

Teilen Sie Maße und Stückzahlen — wir kalkulieren projektbezogen und senden auf Wunsch ein Musterprofil.
